Empfängeraufbau
Hinweis: Dieser Artikel soll nur einen kleinen Einblick in dieses umfangreiche Thema liefern.
Ein Empfänger soll die Signale, die auf ein Hochfrequenzsignal aufmoduliert wurden (Erklärung: Modulation), wieder in Niederfrequenzsignale (z.B. Sprache) zurückverwandeln. Dieses Zurückverwandeln wird als Demodulieren bezeichnet.

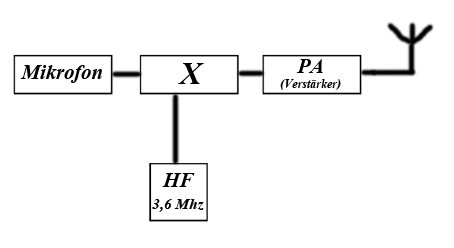

Schema eines Senders:
Hierbei gelangt das niederfrequente Signal aus dem Mikrofon im Modulator, hier mit X bezeichnet, auf das Hochfrequenzsignal moduliert.
Ein einfacher Empfänger macht dies einfach rückgängig,

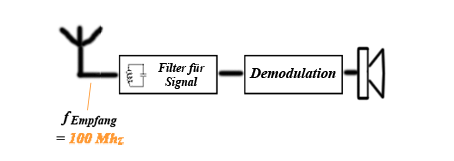

Ein Geradeausempfänger
indem zuerst das Empfangssignal ausgefiltert und danach demoduliert an den Lautsprecher weitergegeben wird.
Weil beim Wechsel der Empfangsfrequenz aber unter Umständen mehrere Filter gleichzeitig auf die neue Empfangsfrequenz abgeglichen werden müssen, hat man sich ein anderes Verfahren ausdacht:

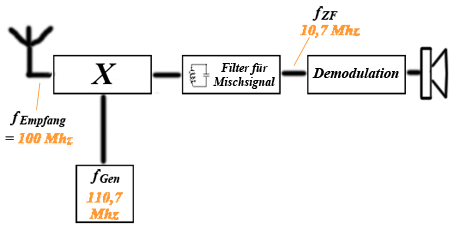

Einfach-Superheterodyn-Empfänger (Überlagerungsempfänger)
Das Signal wird erst mittels einen Oszillators auf eine Zwischenfrequenz heruntergemischt und die Zwischenfrequenz wird dann demoduliert. Dies hat den Vorteil, dass nur die Frequenz des Hochfrequenzgenerators (Oszillators) verändert werden muss und die übrigen Filter nur auf die Zwischenfrequenz optimiert sein muss.
Des Weiteren erreicht man dadurch:
- die Empfangsfrequenz spielt keine Rolle mehr für die Demodulation
- man erreicht eine hohe Trennschärfe mit hoher Flankensteilheit
Allerdings gibt es noch viele andere Prinzipien oder Variationen der hier dargestellten Verfahren zur Sender- und Empfangstechnik.
