Aufbau eines Shacks (Funkstation)

Der Shack ist die Funkbude eines Funkers.

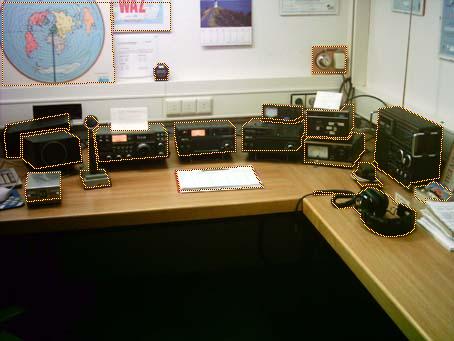

interaktives Bild: Typischer Shack

Wen die Zusammenschaltung der Geräte interessiert, der kann sich die Details zum Aufbau ansehen:
Nach unten zum Detail des Aufbaus.

Wer entdeckt alle dieser Geräte?

	PA (Endstufe)
Netzteil	Matchbox
ext. Lautsprecher	Swr-Meter
Morsetaste	Antennenwahlschalter
Mikrofon	Steuerungsgerät für den Antennenrotor
Funkgerät	QSL-Karten
Uhr	[Radio, Kopfhörer, Hubmorsetaste, Türklingel]

Detail des Aufbaus

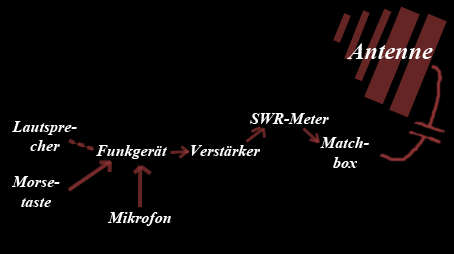

Das Funkgerät dient zur Erzeugung des Hochfrequenzsignals aus den Tönen des Mikrofons oder dem Rhythmus der Morsetaste.

Dieses Signal kann noch an einen gesonderten Verstärker (PA-Endstufe) gegeben werden, der dieses Signal nochmals verstärkt.

Danach gelangt das Signal über ein SWR-Meter zu einer Match-Box, mit der die Antenne an das Funkgerät angepasst wird. Das SWR-Meter zeigt während des Sendens an, wie gut die Anpassung der Antenne an das Funkgerät ist.

Zum Schluss gelangt das Signal zur Antenne, wo es abgestrahlt wird.
