<= Meine Gerätschaften & Antennen:
Antennen:

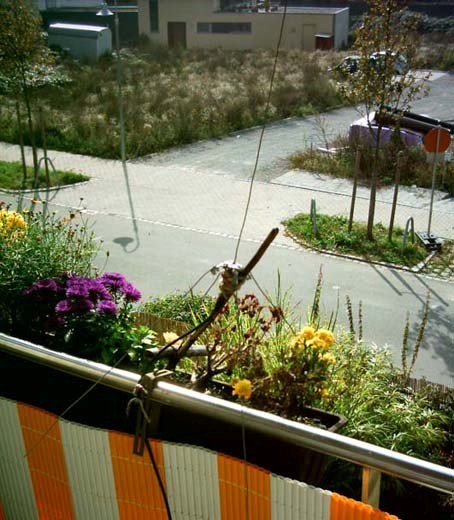

Groundplane (Eigenbau) für VHF und UHF
für den Frequenzbereich:
2m (144-146 Mhz) und 70m (430-440 Mhz)
Gewinn einer Groundplane:
0 dBd = 2,15 dBi = Faktor: 1,64
(nach Rothammel 12. Ausgabe)
Beschreibung:
Für den Aufbau wurde eine SO-239 [PL-Einbaubuchse] verwendet.
Die Strahler wie auch die Radials haben die Länge einer viertel Wellenlänge * Verkürzungsfaktor (0,96).
Die vier Radials sind im 45°-Winkel zur Horizontalen und im 90°-Winkel zueinander angebracht.

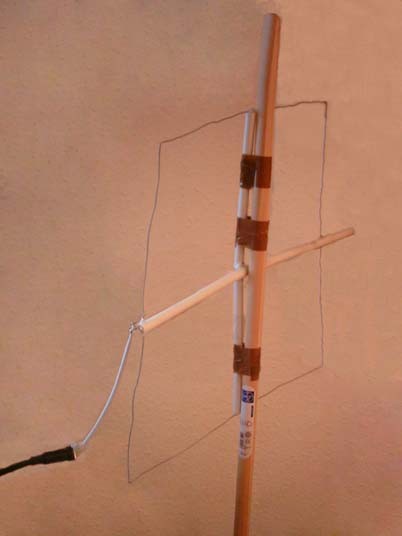

Quadloop (Eigenbau) für 2m (145 Mhz)
für den Frequenzbereich: 2m (144-146 Mhz)
Gewinn: 1dBd
(nach Rothammel 12. Ausgabe)
Beschreibung:
Die quadratische Drahtschleife besitzt den Umfang einer ganzen Wellenlänge (Lambda).
Die Einspeisung erfolgt in der Mitte einer Seite:
- in die waagrechte Seite => horizontale Polarisation
- in die senkrechte Seite => vertikale Polarisation.
Das weiße Kabel ist ein altes Fernsehkabel mit 75 Ohm, das als Lambda/4 Wellentransformationsleitung ungefähr auf die Fußpunktimpendanz der QuadLoop von 150 Ohm anpasst.
Diese Leitung hat die Länge einer viertel Wellenlänge der Antennenfrequenz * Verkürzungsfaktor (bei einem Koaxialkabel mit einem Dielektrikum aus massivem Polyäthylen: 0,66).
Auf der linken Seite sieht man die Einspeisung mit einem "normalen" 50 Ohm RG213 Kabel.

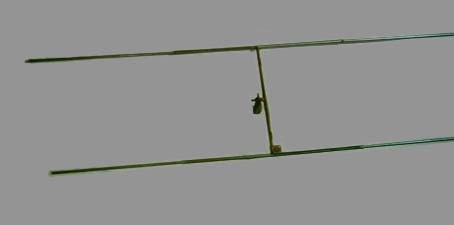

HB9CV für 2m (145 Mhz)
für den Frequenzbereich: 2m (144-146 Mhz)
Gewinn: 4,2 dBd
(nach Rothammel 12. Ausgabe)

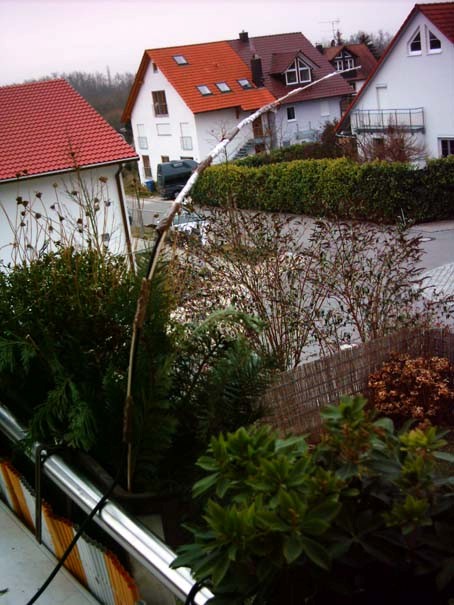

Halbwellendipol aus einem Koaxialkabel (145 Mhz)
für den Frequenzbereich: 2m (144-146 Mhz)
Gewinn: ?? dBd
Beschreibung:
Der Innenleiter wurde auf der Strecke einer viertel Wellenlänge freigelegt und der Außenleiter mit Alufolie verbunden, die ebenfalls eine viertel Wellenlänge lang und auf dem Kabel befestigt ist.
[Versuch einer Sperrtopfantenne ohne Sperrtopf und unsymmetrischer Speisung]

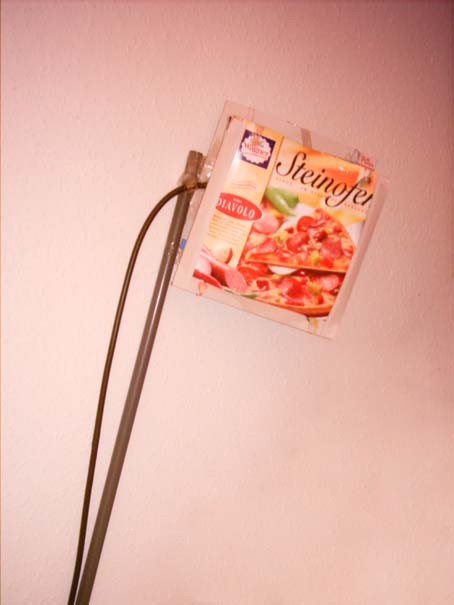

Pizzaquad - Cubical Quad (Eigenbau) für 70cm (430 Mhz)
für den Frequenzbereich: 70cm (430-440 Mhz)
Gewinn: 5,2 - 5,7 dB
(nach Aufbauanleitung von Bernd Reinecke)
Beschreibung des Aufbaus:
(zip/html) Beschreibung des Aufbaus von Bernd Reinecke
./downloads/pizzaquad.zip
Fuchsantenne (Eigenbau) / Nutzung als Sloperantenne für 20m (14 Mhz)
Beschr.: mit einem Parallelschwingkreis endgespeister Lambda/2-Draht
für den Frequenzbereich: 20m (um 14 Mhz)

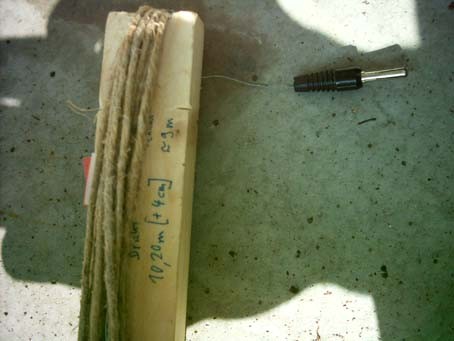

Die Antenne: 10,20m Draht (Lambda/2 für 20 Meter / 14 Mhz)

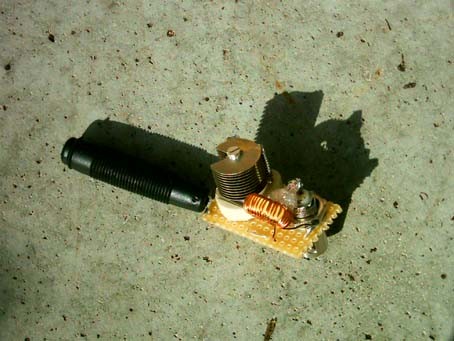

Fuchskreis zum Einspeisen am Antennenende (Impendanztransformation)
Skizzen zum Aufbau:

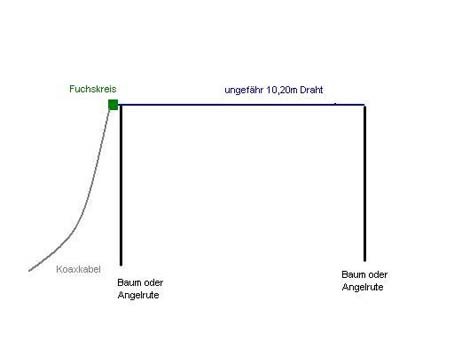

... als Fuchsantenne

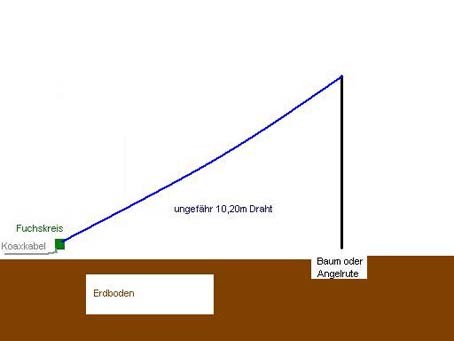

... als Sloperantenne - flachstrahlende (DX-)Antenne
